鋁材在焊接過程中需要做準(zhǔn)備工作

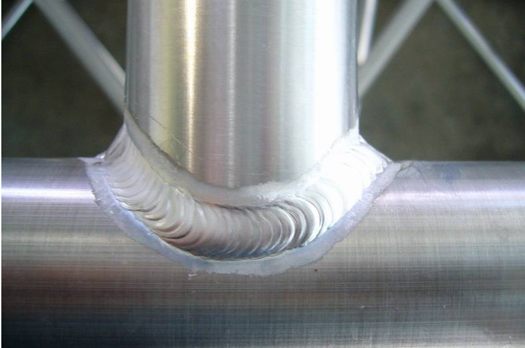

 　  鋁材在生產(chǎn)過程中需要用的焊接的話，需要的準(zhǔn)備工作包括：焊前清理、墊板、焊前預(yù)熱、焊后熱處理等相應(yīng)的前提工作。鋁型材的焊接鋁及鋁合金，但是鋁及鋁合金對(duì)各種焊接方法的適應(yīng)性不同，各種焊接方法有其各自的應(yīng)用場合。氣焊和焊條電弧焊方法，設(shè)備簡單、操作方便。

        氣焊可用于對(duì)焊接質(zhì)量要求不高的鋁薄板及鑄件的補(bǔ)焊。焊條電弧焊可用于鋁合金鑄件的補(bǔ)焊。惰性氣體保護(hù)焊(TIG或MIG)方法是應(yīng)用最廣泛的鋁及鋁合金焊接方法。鋁及鋁合金薄板可采用鎢極交流氬弧焊或鎢極脈沖氬弧焊。鋁及鋁合金厚板可采用鎢極氦弧焊、氬氦混合鎢極氣體保護(hù)焊、熔化極氣體保護(hù)焊、脈沖熔化極氣體保護(hù)焊。熔化極氣體保護(hù)焊、脈沖熔化極氣體保護(hù)焊應(yīng)用越來越廣泛(氬氣或氬/氦混合氣) 焊前準(zhǔn)備。

　　1、焊前清理：鋁及鋁合金焊接時(shí)，焊前應(yīng)嚴(yán)格清除工件焊口及焊絲表面的氧化膜和油污;

　　1)化學(xué)清洗化學(xué)清洗效率高，質(zhì)量穩(wěn)定，適用于清理焊絲及尺寸不大、成批生產(chǎn)的插片散熱器工件。可用浸洗法和擦洗法兩種�？捎帽�酮、汽油、煤油等有機(jī)溶劑表面去油，用40℃～70℃的5%～10%NaOH溶液堿洗3 min～7 min(純鋁時(shí)間稍長但不超過20 min)，流動(dòng)清水沖洗，接著用室溫至60℃的30%HNO3溶液酸洗1 min～3 min，流動(dòng)清水沖洗，風(fēng)干或低溫干燥。

　　2)機(jī)械清理:在工件尺寸較大、生產(chǎn)周期較長、多層焊或化學(xué)清洗后又沾污時(shí)，常采用機(jī)械清理。先用丙酮、汽油等有機(jī)溶劑擦試表面以除油，隨后直接用直徑為0.15 mm～0.2 mm的銅絲刷或不銹鋼絲刷子刷，刷到露出金屬光澤為止。一般不宜用砂輪或普通砂紙打磨，以免砂粒留在金屬表面，焊接時(shí)進(jìn)入熔池產(chǎn)生夾渣等缺陷。另外也可用刮刀、銼刀等清理待焊表面。

　　清理后如存放時(shí)間過長(如超過24 h)應(yīng)當(dāng)重新處理。

　　2、墊板:鋁合金在高溫時(shí)強(qiáng)度很低，液態(tài)鋁的流動(dòng)性能好，在焊接時(shí)焊縫金屬容易產(chǎn)生下塌現(xiàn)象。為了保證焊透而又不致塌陷，焊接時(shí)常采用墊板來托住熔池及附近金屬。墊板可采用石墨板、不銹鋼板、碳素鋼板、銅板或銅棒等。墊板表面開一個(gè)圓弧形槽，以保證焊縫反面成型。也可以不加墊板單面焊雙面成型，但要求焊接操作熟練或采取對(duì)電弧施焊能量嚴(yán)格自動(dòng)反饋控制等先進(jìn)工藝措施。

　　3、焊前預(yù)熱:薄、小鋁件一般不用預(yù)熱，厚度10 mm～15 mm時(shí)可進(jìn)行焊前預(yù)熱，根據(jù)不同類型的鋁合金預(yù)熱溫度可為100℃～200℃，可用氧一乙炔焰、電爐或噴燈等加熱。預(yù)熱可使焊件減小變形、減少氣孔等缺陷。焊后處理

　　焊后清理焊后留在焊縫及附近的殘存焊劑和焊渣等會(huì)破壞鋁表面的鈍化膜，有時(shí)還會(huì)腐蝕鋁件，應(yīng)清理干凈。形狀簡單、要求一般的工件可以用熱水沖刷或蒸氣吹刷等簡單方法清理。要求高而形狀復(fù)雜的鋁件，在熱水中用硬毛刷刷洗后，再在60℃～80℃左右、濃度為2%～3%的鉻酐水溶液或重鉻酸鉀溶液中浸洗5 min～10 min，并用硬毛刷洗刷，然后在熱水中沖刷洗滌，用烘箱烘干，或用熱空氣吹干，也可自然干燥。

　　4、焊后熱處理

相關(guān)新聞

相關(guān)產(chǎn)品
